產品介紹

意大利思藍的SpyderDT30是一款功能強大，結構緊湊，快速靈活的蜘蛛車，也是思藍公司的主要產品之一；DT30采用曲臂式臂架結構，具有16米的跨越高度，水平延伸達到15.5米，整機重量僅為4.6T，是同一水平產品中，質量最好，功能最強大的蜘蛛車，其一鍵自動伸展、收縮系統和平衡系統是主要特色之一，同時具有多維穩定可視控制系統也是思藍公司的力作。 技術特點 ?自裝載系統，支撐高度為1.3米 ?具有一鍵自動伸展和收縮功能 ?可拆卸式鋁合金圍欄 ?在平臺上可以啟動/停止發動機 ?平臺超載警示系統 ?全電液比例控制總線 ?230V交流電源線至平臺 ?計時器 ?全自動平衡系統 ?具有遠程診斷系統 技術參數 型號：SPYDERDT30 技術參數 工作高度 30.2m 承載能力 225kg 平臺尺寸 1.8*0.7*1.1m（必要時可拆卸） 水平工作距離 15.5m 跨越高度 16m 高度（貯藏） 2.5m 寬度 1.0m 長度 5.98m 爬坡能力 30%（16.7度） 動力源 發動機+220V交流電 整機重量 4600千克

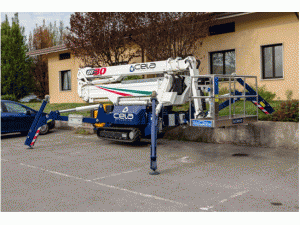

當你需要在有限的、狹窄的，甚至表面壓力受限的場地進行多種工作高度的高空作業時，沒有哪一款能勝過獵鷹系列的履帶式升降機。在一個由傳統的升降機占主導地位的領域，獵膺系列樹立了一個緊湊，靈活和輕型的高空作業平臺設計的新標準。FS290C履帶式高空作業平臺能夠通過一個門或1.49米寬、2.29米高門。 獵鷹FS290C履帶高空作業平臺是第一個也是唯一一款小型的具有兩個3米臂（2×3米）和自動設定的支架的履帶式升降機，再次定位為技術市場的領導地位。這款升降機可以在籃子及支架位置自動設置驅動。這款新的設計不僅優雅，而且還使得它在同類產品中最方便和安全。標準功能包括我們世界知名的自動安全和穩定的系統，它提供最大的安全性，以及我們獨特的多方位支腿系統，該系統的設置允許在不平的地面上使用。 英制 公制 工作高度 95英尺 28.95米 平臺高度 89英尺 27.12米 水平延伸 43英尺 13.11米 塔體旋轉 360º(不連續) 360º(不連續) 雙旋臂 20英尺(2*10英尺) 6米(2*3英尺) 雙旋臂銜接 2*180º 2*180º 標準籃子 長：4.6英尺寬：2.6英尺 長：1.40米寬：0.79米 籃子負荷 440磅 200公斤 英制 公制 高度 7.5英尺 2.3米 長度 20.9英尺 6.3米 寬度 4.9英尺 1.5米 重量 10913磅 4954千克 傾斜（標準驅動） 30º 30º

自行式登高車 技術特點 雙延伸增加工作區域. 液壓差速鎖提高崎嶇地形牽引力. 最大行駛速度:6公里/小時. 緊湊的貯藏高度和寬度使運輸和操縱更方便. 快速平穩的行動,適合平整的地形. 泡沫充填輪胎. 全比例控制. 堅固耐用,可靠,易于維護保養. 型號：H15SXL Technicaldata技術參數 Workingheight工作高度 49ft3in/15,0米 Liftcapacity承載能力 1103lb/500公斤 Platformheight平臺高度 42ft8in/13,0米 Platformsize平臺尺寸 17ft5inx6ft3in/5,3x1,9米 Height(stowed)(m)高度(貯藏) 9ft1in/2,77米 Width(m)寬度 7ft5in/2,25米 Length(m)長度 17ft5in/5,30米 Gradeability(%)爬坡能力 40 Powersource動力源 24千瓦 Weight(kg)重量(公斤) 14399lb/6,530公斤 歡迎致電4008205323垂詢

荷蘭原裝進口的ST100是一款非常輕巧的戶外輕型曲臂式升降機，緊湊的結構和靈活的作業半徑都非常適合各種環境下使用，特別是2.6噸的輕型曲臂式設計體現ST100的科技。自走式高空作業平臺采用曲臂式設計，具有跨越高度和水平延伸，是一款結構緊湊，小巧靈活的機器，適合在狹小空間，并需要水平延伸的場合使用。 技術特點 蓄電動驅動 采用越野輪胎，允許在不平地面作業 355度旋轉,無尾擺 貯藏高度2米,易于通過門道 緊湊的1.5米寬度,允許在擁擠的場地工作 平臺全比例控制 平臺裝載限制,提高了安全性 堅固耐用,可靠,易于維護保養 型號：ST100 技術參數 工作高度 10米 承載能力 215公斤 平臺高度 8.0米 平臺尺寸 1,1x0,65米 水平工作距離 4,6米 跨越高度 5,25米 高度(貯藏) 1,99米 寬度 1,5米 長度 4,43米 爬坡能力 30% 動力源 48伏-180安培時 重量(公斤) 2,610公斤 歡迎致電4008205323

荷蘭SKYHIGH公司生產的自走式高空作業平臺ST120型的主要優勢是：整機重量輕，曲臂式設計，具有跨越高度和水平延伸；機器采用Heavy-Duty設計，動力源可以選擇蓄電池、大功率柴油發動機或者汽油發動機，也可以選擇大容量安靜的蓄電池；ST120是一款適合用在戶外或者戶內的機器；整個機器采用堅固、安全、耐用的Heavy-Duty設計，最長壽命已經超過20年，是適合租賃公司使用的理想高空作用設備。 主要特點： 采用Heavy-duty設計，安全，堅固，耐用，最長使用壽命超過20年 整個機器重量輕，對地面壓力小 可以選擇越野輪胎，適合用在戶外泥濘路上作業 也可以選擇無痕跡輪胎，適合使用在室內 具有緊急下降手動系統 傾斜控制保護裝置 旋轉式蓄電池或者發動機托盤 維修簡易方便、保養容易 型號：ST120 技術參數 工作高度 12米 平臺高度 10米 水平延伸 6米 承載能力 215公斤 平臺高度 10米 平臺尺寸 1.1X0.65米 貯藏高度 2.2米 寬度 1.64米 長度 4.65米 爬坡能力 30% 旋轉角度 359° 動力源 48伏–180安培時 重量(公斤) 2850公斤 歡迎致電4008205323垂詢

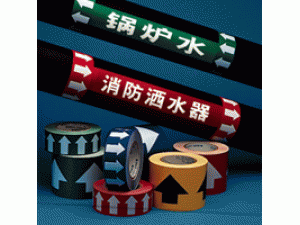

管道標識 管道標識標簽是覆蓋于管道之上的用以快速識別管道內介質、流向及相關參數屬性的標識。 如出現故障，循著管道色標可快速準確查找并排除故障；大大降低了企業日常運行中管道以及閥門維修保養的成本；幫助企業滿足國家標準和法規要求，通過安監部門的監督檢查；促進企業通過ISO國際質量體系認證，進入國際市場；提升企業提高企業健康、安全與環境管理水平，吸引投資者；使企業將經濟效益、社會效益和環境效益結合起來。 國標（強制執行）管道全長上標識；在管道上以寬為150mm的色環標識，二個標識之間的最小距離應為10m，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位，識別符號由物質名稱、流向和主要工藝參數等組成ANSI標準能夠在不同的角度都能看到，如經過閥門時的每個方向，穿過墻體的兩端，拐角的兩個方向，等等在直的狀態下，建議每隔25'(7,620mm)-50'(15,240mm)進行一次標示。

產品特點 產品運用 技術參數 備注 操作環境 主機系統工作溫度 -20℃～46℃，液晶屏在0℃以下需預熱 視頻探頭工作溫度 -25℃～80℃，0℃以下應減少導向操作 存儲溫度 -25℃～60℃ 相對濕度 最大95%，無冷凝 防水 探頭能承受1bar的水壓，相當于10.2米水深 系統 機箱尺寸 48.8cmx38.6cmx18.5cm 系統重量(電池版) 含機箱：6.5千克不含機箱：1.77千克 系統重量(電源線版) 含機箱：6.9千克不含機箱：2.16千克 電源供電 電池板 AC輸入：90V～264Vac，50Hz~60Hz，電流最大1.6A DC輸出：10.2V+5%/~3%，4.9A 電源線板 AC輸入：100V～240Vac，50Hz~60Hz，電流最大1.6A DC輸出：10.2V+5%/~4%，4.9A 構造 集成Versalon™(JP)緩沖器的聚碳酸酯外殼 尺寸 9.5cm×13.3cm×34.3cm 液晶監視器 集成9.40cm主動式矩陣VGA彩色液晶顯示器 操縱桿控制 360°All-Way®全方位探頭導向，菜單訪問和導航 按鈕設置 用戶訪問功能和數字功能 音頻 集成2.5mm耳機/麥克風插口 內存 1GB閃存 數據輸入/輸出端口 一個USB®2.0端口 視頻端口 VGA數字視頻信號輸出接口 亮度控制 自動/手動調節 照明類型 白色發光二極管 白平衡 工廠初始設置/用戶自定義 視頻內窺鏡探頭 探頭直徑 探頭插入管工作長度 3.9mm 2.0m3.0m 6.1mm 2.0m3.0m4.5m8.0m 攝像頭(6.1mm直徑探頭) 圖像傳感器 1/6英寸彩色SUPERHAD™CCD攝像頭 像素?cái)?shù) 440,000像素 外殼 鈦合金外殼 攝像頭(3.9mm直徑探頭) 圖像成像器 1/10”彩色CCD攝像頭 像素?cái)?shù) 29萬像素 攝像頭外殼 鈦合金外殼 軟件 操作系統 實時多任務操作系統 用戶管理 簡單下拉式菜單，導向操縱桿菜單導航 文件管理 嵌入式文件管理軟件，支持：文件與文件夾的創建、命名、復制、刪除存入內部閃存(C:\)或USB閃存盤；通過U盤實現與C盤間的雙向拷貝 音頻數據 與計算機兼容的（.AAC)文件格式 圖像控制 翻轉、縮放(3倍數字)圖像捕捉、獲取、調用 數字縮放 連續（3.0倍） 圖像格式 Bitmap(.BMP),JPEG(.JPG) 視頻格式 MPEG4 文本注釋 全屏文本疊加 圖形注釋 箭頭標識 導向控制 鎖定/步進、復位、粗調或微調可選 軟件升級 通過閃存盤進行現場升級 菜單語言 英語、德語、西班牙語、法語、意大利語、俄語、波蘭語、中文、日語、韓語、巴西語、葡萄牙語 視頻內窺鏡探頭導向能力 有效工作長度 平直狀態下導向彎曲度的最小值 2.0m、3.0m、4.5m 100° 8.0m 90° 光學鏡頭 XLVu工業視頻內窺鏡 集便攜性、堅固性和高性能于一身，完美展現銳利、清晰的檢測圖像，滿足各種工業現場對檢測工作的高要求；清晰的圖像可以精確檢測細小的缺陷，堅固的攝像頭外殼可以適用各種惡劣的檢測環境。XLVu工業視頻內窺鏡無繁瑣的連接，操作簡單；

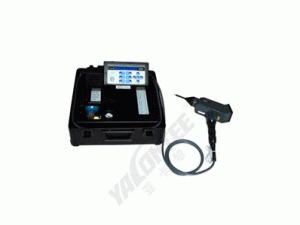

美國USON（優勝）公司SF6定量檢漏儀，提供產品優惠的價格、技術支持、售后服務和產品零配件，以及產品校驗服務。 SF6檢漏儀Q200是一款高精度、高靈敏度的運用電子捕獲示蹤氣來鎖定和量化泄漏的泄漏探測器。該設備專門用于供電局、變電站、高壓開關公司、科學試驗等多個領域的SF6氣體泄漏的檢測。其重量輕、性能好，主要由探槍、控制臺、充電器和氬氣瓶組成，整個裝置放于便攜箱中。靈巧的設計使設備可在外接電源和外部氣體環境下使用。它的精度達到0.01PPM，其優良的產品性能和合理的價格，受到用戶的喜愛！ 該設備基于微處理器，運用VFD（真空熒光顯示）對泄漏率提供即時讀取。其內部記憶系統可存儲100個單獨的泄漏率讀數，且可通過RS232分界連接器將讀數打印輸出。 采用電子捕捉探測（ECD）原理，探槍內部含有低功率放射源。測量泄漏，當示蹤氣壓略高于周圍環境氣壓時，測試成分中的示蹤氣充滿。該條件將導致示蹤氣通過任何裂縫、小孔或多孔滲水區域泄漏。示蹤氣的泄漏將會由Q200檢測和量化出來。 每臺設備對特殊的示蹤氣或測量裝置的配置均由廠家設定。設備默認配置為對SF6的監測，但也可通過特殊設定以滿足其它氣體的配置。 SF6定量檢漏儀Q200性能： ●報警水平可調，當泄漏量超過設定水平，報警啟動 ●工廠標定為SF6或R12或其他的電子捕獲性的氣體（任選） ●簡單的用戶再標定功能 ●診斷菜單確定故障狀態 SF6定量檢漏儀Q200特點： ●便攜式，使用方便●RS232串行打印機接口 ●電子捕獲ECD原理●0-2伏模擬輸出 ●快速響應和恢復●用戶可調的報警水平設定 ●定位泄漏點●測量值存儲 ●定量泄漏率●簡單的用戶標定程序 ●顯示泄漏率或濃度●內置故障診斷 Q200是一臺便攜式儀器，包括手提箱，電源充電器，電子回路，內置壓縮氬氣瓶和主顯屏。探測器位于手提槍式探頭內，通過一根3.5米長的電纜與主顯屏單元相連。手提槍式探頭單元上有一顯示屏，有助于使用者監視測量情況，即使在測量困難的位置。 探測限值 ●泄漏率：1X10-8mL/sH燒結片 (若選擇可選的毛細管入口探頭，則為1x10-10mL/sSF6) 1X10-7mL/sM燒結片 1X10-6mL/sL燒結片 濃度：0.01ppm ●尺寸：箱體：43X40X23cms ●重量：手提槍式探頭：0.9公斤 ●電子控制單元：12公斤 ●探測器：ECD微型電子捕獲探測器 ●響應時間：<1秒 ●恢復時間：<2秒 ●顯示：數字字母顯示，以ml/sec,ppm,gm/yr和oz/yr顯示 ●氣源：內置600毫升高純度氬氣瓶，壓力100bar，可連續使用18個小時 ●充電電池：充電時間10個小時，可工作8個小時

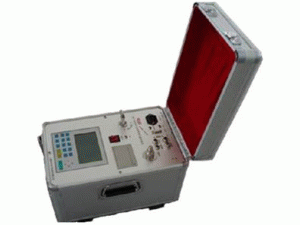

先進的設計理念： 該校驗儀運用了我們長期深入研究后得出的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用最新的微機技術及全封閉SF6氣體循環系統，選用進口的數字智能式壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償?？赏瑫r(shí)對3對接點（例如報警、閉鎖1、閉鎖2或報警、閉鎖、超壓）自動完成校驗。 主要參數： 1、工作電源：AC220V±15%，50Hz，或機內電池。機內電池能連續工作24小時以上。 2、壓力測量精度：0.1級（高于0.1級可以根據用戶要求定制）。 3、溫度測量精度：±1℃。 4、存儲的數據可以導入U(xiǎn)盤。 5、通訊方式為232或485接口。 6、繼電器測試數據和結果存儲數量：可分別存儲1000個繼電器的測試結果。 7、數據存儲容量大，達到2MB。 8、通訊方式為485接口。 9、顯示方式：漢字大屏幕液晶。 10、打印方式：針式微打。 11、測量壓力范圍：0~1.0MPa。 12、測量溫度范圍：-30℃~+70℃。 13、校驗壓力范圍：20℃時標準壓力0.1~0.9MPa。 14、接點測試電壓：24V。 強大的功能： 該校驗儀具有如下主要功能： 1、對任意環境溫度下的各種SF6氣體密度繼電器的報警、閉鎖、超壓接點動作和復位時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的性能校驗。自動完成測試數據和測試結果的記錄、存儲、處理，并可以將數據進行打印。 2、對任意環境溫度下的各種SF6氣體密度繼電器的額定值進行校驗，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的額定值校驗。自動完成測試數據和測試結果的記錄、存儲、處理，并可以將數據進行打印。 3、具有232或485通訊功能，也可以把數據導入U(xiǎn)盤中，配套后臺軟件，可以自動生成報告，也更便于數據的歸檔和管理。 4、如被校驗的SF6氣體密度繼電器附有壓力表，該校驗儀還可對壓力表的精度進行校驗。 5、能在線記錄所測試的密度繼電器的基本額定參數。 6、能對測試時所發生的異?，F(xiàn)象給予提示。 7、儀器自身具有數據查詢功能。查詢方式：按測試日期或按測試編號。 8、儀器本身具有查看幫助功能：提示使用者如何使用儀器。 9、儀器本身具有時鐘功能：可以記錄測試時間。 10、儀器具有與計算機通訊功能，通過后臺數據分析與處理軟件，可以自動生成報告，便于數據的歸檔和管理。 11、任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。 12、20℃時的標準壓力到任意溫度下的壓力換算。 配置： 1、主機1臺 2、附件：兩頭逆止的聯結氣管1根、校驗點采樣導線1根、常用接線連接座1個、全套過渡接頭、充氣用接頭1套、專用工具箱1只、電源線1根、輔助常用接線插頭1套、出廠檢驗記錄1份、使用手冊1本。

紅外紫外可見光在線監測系統 系統可實現對紫外、紅外和可見光圖像的遠程傳輸和監控，超溫、電暈超標報警提示。通過遠程對攝像機控制，預制定位，遠程切換，自動巡視等。能夠支持多場所的中央監控，不受地理限制，多個用戶可同時監控同一前端，發生異常自動抓拍，同時自動啟動錄像機，具有很好的兼容性及可擴展性。提高運行人員對設備缺陷的識別能力和預見性。 目前，對紅外、紫外成像檢測技術的應用，大都是人工攜帶便攜式檢測儀進行。存在的缺點： 1.變電站及高壓設備繁多，檢測時費時費力； 2.光譜單一（紫外或紅外的一種），只能檢測出某一種缺陷； 3.相隔時間長，對緊急、重大缺陷發現不靈敏； 4.人員、技術、角度的差距帶來較大的誤差； 5.缺乏實時數據，無法及時預警，不能為分析缺陷、故障提供數據支撐； 6.即使建立了在線監測系統，但因產品廠家不同、兼容性不強，無法集中分析等。 鑒于此，為進一步提高高壓設備特別是關鍵設備的可靠性，有必要研發一套涵蓋紅外、紫外成像的高壓設備在線監控預警系統，實現高壓設備的有效監測、預警，及時掌握設備的運行狀態，為設備的狀態檢修提供依據。 Ø紅外成像檢測技術 研究：成熟，DL/T664--2008《帶電設備紅外診斷技術應用導則》 應用：大多停留帶電檢測，在線監測方面的有小部分應用。 存在缺點：人工巡檢（便攜式）、缺乏實時監控和診斷、光譜單一，只能檢測發熱缺陷，對非發熱缺陷無法檢測。 Ø紫外成像檢測技術 研究：較成熟，DL/T345--2010《帶電設備紫外診斷技術應用導則》 應用：基本停留帶電檢測，無在線監測方面的應用。 存在缺點：人工巡檢（便攜式）、缺乏實時監控和診斷，光譜單一，只能檢測電暈放電缺陷，對發熱缺陷無法檢測。

SF6泄露成像儀 專為查找特定的、非可見氣體而設計的紅外成像儀。將不可見的氣體泄漏成像，并直觀的顯示。采用紅外成像技術，配合先進的電子及圖像處理技術，可在遠距離實時準確地檢測SF6氣體泄漏點，并即時形成層次感極佳、非常直觀的紅外圖像。 新型的六氟化硫檢漏儀利用穩定的六氟化硫氣體對紅外吸收極強空氣吸收較弱，兩者的紅外影像不同的特性，使通?？床灰姷臍怏w泄漏，在紅外探測器及先進的紅外探測技術的幫助下變得可見 優點： •能對現場任何充了SF6氣體的運行設備進行檢測，無需停電。對發現泄漏點的設備，停電處理后，現場就可以復檢查看處理結果，無需二次停電。 •探測靈敏度高，能夠探測到微量SF6泄漏的位置。（例如：一年補充一次SF6氣體的泄漏設備，都可以檢測到泄漏點！) •產品立足于本土化，可檢測各種環境下各種SF6設備的氣體泄漏。實現了在設備運行時遠距離檢測SF6氣體的泄漏,且重量輕、體積小、操作簡單、大容量的數字錄像存儲空間。 項目 參數 測試距離: 0.5—30m 視場角度： ≥水平9°；≥垂直6° 紅外光學分辨率: 0.65毫弧度 可見光光學分辨率: 0.3Lux(勒克司) 探測靈敏度： ≤0.001毫升/秒 視頻輸出格式: NTSC制式，256級灰度或彩色 圖象顯示: 激光圖象與可見光圖象合成

全日盲紫外成像儀 電暈放電的危害 變電站中有變壓器、母線、隔離開關、斷路器、耦合電容器、高壓電纜等大量的設備以及輸電線路都可能產生電暈放電故障。電暈的產生會引起能量損耗；造成對無線電的干擾；產生氮氧化合物腐蝕導線、金具和絕緣材料等。 因此對架空輸電線路和變電設備產生的電暈進行早期探測并采取措施排除故障，有助于電力系統的安全運行。 日盲型紫外成像儀是一款可以專業檢測電暈和電弧的紫外成像設備，可以全天候使用，該儀器小巧輕便，功能強大，具有良好的操控性，能夠幫助您提前發現并排除設備故障，防止事故的發生，是電力、電氣、鐵路、工廠等各個行業最理想的常用預防性維護檢測工具。該產品填補了國內空白，擁有多項專利。

國網特高壓換流站換流變瓦斯繼電器現場校驗方案 項目背景 瓦斯繼電器是換流變壓器的重要保護設備，近年來國內特高壓換流站也陸續出現多次換流變火災事故。通過將換流變輕瓦斯報警改跳閘，可提前切斷故障點，降低事故進一步擴大的可能性。但由于目前每臺瓦斯繼電器僅能提供1付輕瓦斯接點，改跳閘后存在換流變單一元件和單一回路導致直流閉鎖的風險。因此有必要開展換流變瓦斯繼電器改造，降低單一元件和單一回路導致直流閉鎖的風險，從而有效提高換流變的安全和穩定性。 國家電網發布的國網直流技術監督（2020）24號文《關于特高壓換流站換流變輕瓦斯三重化改造的技術監督意見》，要求通過開展換流變輕瓦斯三重化改造，可降低換流變單一元件和單一回路導致直流閉鎖風險，從而提高國網特高壓直流系統安全穩定運行。為滿足國網關于瓦斯繼電器校驗周期的規定，并規范瓦斯繼電器的校驗方法，保證換流變壓器的可靠運行，上海尤田工業針對國網要求，為客戶提供瓦斯繼電器現場校驗服務。 上海尤田工業設備有限公司是德國EMB公司長期合作伙伴，公司銷售并租賃EMB瓦斯繼電器專業校驗設備，并配有相關專業技術人員，對國網特高壓換流站變壓器瓦斯繼電器等儀器，提供現場校驗服務。 校驗方法 1、現場校驗方案簡述 由于新舊EMB瓦斯繼電器的安裝接口尺寸一致，且新瓦斯信號接點實行并聯后最終出線依然等效為3付接點，所以新瓦斯在變壓器現場基本可以實現直接更換方式。 1.1本體繼電器更換方案： （1）拆除瓦斯繼電器內部二次接線。 （2）緩慢松開瓦斯繼電器固定螺栓，將管道內殘余變壓器油放盡，用油桶接好。 （3）拆除瓦斯繼電器兩端固定螺栓，將校驗合格的瓦斯繼電器回裝。 （4）緩慢打開與油枕連接的蝶閥，讓油充滿瓦斯繼電器，再打開與本體連接的閥門。 （5）打開瓦斯繼電器放氣閥，將氣體排盡。 （6）恢復瓦斯繼電器內接線。 1.2開關繼電器更換方案： （1）關閉開關繼電器與開關儲油柜之間閥門，在開關繼電器下面鋪設塑料布進行防護。 （2）拆除瓦斯繼電器內接線。 （3）緩慢松開瓦斯繼電器固定螺栓，拆除開關繼電器。 （4）將校驗合格的瓦斯繼電器回裝。 （5）按照二次接線圖，接開關繼電器的二次線。 （6）打開開關儲油柜與開關繼電器之間的閥門。 1.3其他繼電器更換方案： （1）拆除瓦斯繼電器內部二次接線。 （2）拆除瓦斯繼電器兩端固定螺栓，將校驗合格的瓦斯繼電器回裝。 （3）按照二次圖紙對繼電器內部進行接線。 在更換瓦斯繼電器前進行關閥門、放油等工作，在更換瓦斯后開展注油、靜放、試驗等工作。整個過程中，應密切觀察壓力表和油位，防止超壓或異常情況發生；同時處理過程中需認真檢查各閥門狀態，防止誤操作。 1.4特殊情況處理方案 現場如果出現本體繼電器因漏油和無法拆除的情況，可考慮將儲油柜放油后再更換繼電器的方案。放油處理過程如下： （1）關閉變壓器本體與冷卻器網側上、下部聯管的蝶閥及儲油柜與油箱連接的閥門，在變壓器網側高壓套管升高座與取樣閥之間安裝透明軟管，監測變壓器身高坐內部油位。 （2）將濾油機的進油管路連接到換流變底部80球閥，出油管路連接到現場準備的15噸清潔油罐內，將換流變內部變壓器油放至箱蓋以下50mm位置，約需放出12噸油。 （3）放油時通過網升高座處的DN25閥門內本體內部充入高純氮?dú)猓鶕?jù)連接的本體油位計和透明軟管檢查確認本體油位情況。 換流變放油后，再開展瓦斯繼電器更換工作。之后抽真空注油、靜置72h后開展調試試驗。 校驗設備 YAT/MLR—Ⅳ系列氣體繼電器試驗檢測系統，是在綜合國內現有的氣體繼電器試驗檢測系統的基礎上，借鑒國外的先進技術。采用計算機控制技術，綜合用戶的實際需求和充分調研而推出的新一代氣體繼電器試驗檢測系統。本系統符合行業標準“DL/T540—94《QJ—25/50/80型氣體繼電器檢驗規程》”之規定。在性能、可靠性、功能等方面都得以大大提高。 系統采用了獨立的三套檢測回路，可以直接檢測∮80系列、∮50系列、∮25系列國產和進口的各種型號氣體繼電器。解決了在∮80檢測回路間接檢測∮50系列氣體繼電器進行管徑系數校正時所產生的偏差（特別是進口的氣體繼電器，由于內部結構與國產的不同，用國產氣體繼電器標準確定的管徑校正系數間接檢測∮50系列進口氣體繼電器產生的偏差更大。）問題，檢測數值更加準確可靠。 1、主要特點： （1）在檢測系統油路中裝有穩壓整流設備。降低油流脈動使油流更加穩定，提高了檢測的穩定度。 （2）檢測系統油路中的直管段長度滿足了渦輪流量傳感器及氣體繼電器檢測的要求。管路口徑嚴格符合檢測系統要求，保證了檢測的精度。 （3）系統選擇大流量變壓器油泵，流速檢測范圍大，特別制作的夾緊裝置。適用于國外進口的大流速整定值氣體繼電器。 （4）檢測系統有完全獨立的三套檢測回路（管路和閥門、流量計、夾緊裝置、流速調節閥等），可以直接檢測∮80系列、∮50系列、∮25系列國產和進口的各種型號氣體繼電器。 （5）檢測系統可以進行密封性能檢測、流速自動檢測、容積自動檢測、流速手動檢測、容積手動檢測。 （6）渦輪流量傳感器流速的修正更加方便（設備出廠時修正系數為100%，即沒有進行流速修正），并且允許用戶直接更換新的渦輪流量傳感器。 （7）檢測流速精度高，顯示位數為四位，∮80、∮25系列檢測周期約0.7秒， ∮50系列檢測周期約1.5秒。 （8）采用19英寸液晶顯示器，人機界面良好，操作更加方便。 （9）目前所了解的國內、外氣體繼電器型號都已存儲在系統內，每一系列最多可以存儲16種型號。 （10）可以完整打印各種檢測內容的氣體繼電器檢測報告。 （11）系統掉電后，所有的設定參數不會丟失。 2、技術參數： ⑴工作電源：電壓380V；相數3Φ；頻率50Hz；功率10KW ⑵工作環境：10—40℃；相對濕度<85%；海拔高度<2000m ⑶工作介質：變壓器油E=3.0±0.1(20℃) ⑷壓力檢測范圍：0.00～0.40MPa ⑸油溫檢測范圍：0～100℃ ⑹流速測試范圍： 1、（基本誤差限±0.5%）：2、（基本誤差限±1%）： ∮80系列—0.330～2.100m/s∮80系列—0.221～2.100m/s ∮50系列—0.840～3.000m/s∮50系列—0.566～3.000m/s ∮25系列—0.870～3.200m/s∮25系列—0.566～3.200m/s ⑺容積測試范圍：000～999ml ⑻流量計精確度：0.5級 ⑼流速顯示位數：0.000m/s4位 ⑽流速重復示差：±0.01m/s ⑾可檢測繼電器最大尺寸： ∮80系列—法蘭外徑（∮200）×徑向長度（200） ∮50系列—法蘭外徑（∮200）×徑向長度（200） ∮25系列—法蘭外徑（∮150）×徑向長度（200） ⑿夾具夾緊方式： 液壓夾緊。 ⒀閥門開啟時間： ∮80——>150秒 ∮50——>150秒 ∮25——>150秒 ⒁打印紙券尺寸：57×∮33 ⒂外型尺寸：2820×900×1750 ⒃設備重量：1000㎏ 3、工作原理 MLR—Ⅳ系列氣體繼電器試驗檢測系統原理圖如下。 氣體繼電器試驗檢測系統原理圖 在密封性能檢測時，將被測氣體繼電器固定在油路中，通過微機控制啟動油泵、關閉閥門。當檢測到流速值低于0.256m/s或閥門關閉到下限時，停止關閉閥門，開始啟動定時。定時時間到后，發出聲光報警，檢測完畢；在進行流速檢測時，通過微機控制啟動油泵、開啟閥門。微機檢測渦輪流量傳感器發出的脈沖頻率，經微機運算處理后實時顯示檢測流速值。當達到一定流速氣體繼電器流速觸點閉合時立即停止閥門開啟，此時的流速值即為檢測流速值；在進行容積檢測時，通過微機控制啟動油泵充油，充滿油后停泵，開啟氣體繼電器上的放氣閥，油面下降，當容積觸點閉合時，立即關閉氣體繼電器上的放氣閥，此時的容積值即為檢測容積值。 4、安裝調試 1.按配電盤端子接線圖正確接入電源，確認接線正確無誤后，合上總斷路器QF及油泵電機保護用斷路器QF1，將轉換組合開關扳至“ON”位置。 2.啟動畫面結束后，選定工作模式為“流速手動檢測”或“容積手動檢測”。選定產品型號為任一∮80系列產品型號。按“特別提示?”的要求進行相關檢查。 3.啟動油泵運行，檢查油泵電機的旋轉方向是否正確。 ?4.啟動閥門開啟或閥門閉合，檢查∮80閥門的運動方向是否正確。 ?5.停止系統運行，選定產品型號為任一∮50系列產品型號。按“特別提示?”的要求進行相關檢查。 啟動閥門開啟或閥門閉合，檢查∮50閥門的運動方向是否正確。 7.停止系統運行，選定產品型號為任一∮25系列產品型號。按“特別提示?”的要求進行相關檢查。 8.啟動閥門開啟或閥門閉合，檢查∮50閥門的運動方向是否正確。

殼體部件 殼體是由耐氣候變化的鑄鋁合金制成，表層已涂色.依照結構設計形式可分為法蘭盤（圖3中1）連接或螺紋連接（圖3中2）.對殼體的變型品種選項將在下文第5點（單浮子瓦斯繼電器）和第7點（雙浮子瓦斯繼電器）中加以說明.其他選項歡迎垂詢. 為了監控開關系統的功能，殼體上裝有玻璃視窗（圖3中3）.通過玻璃視窗上的數據刻度可以讀出聚集氣體的體積量. 在設備上的玻璃視窗前可安裝一塊能向上掀起的翻蓋板（圖3中4）進行保護. 圖3–左圖為采用法蘭盤連接的殼體，右圖為采用螺紋連接的殼體 頂蓋部件 頂蓋是由耐氣候變化的鑄鋁合金制成，表層已涂色.頂蓋部件上部有一個接線盒(圖4中1)，在接線盒前面有一個放氣閥(圖4中2)和一個用悶蓋螺母(圖4中3)覆蓋的測試按鈕，同時上面還附有一個測試按鈕操作說明標牌(圖4中4).接線盒中除了有一個接地點(圖4中5)外，頂蓋底板內還裝有電力引線端子(圖4中6).通過電力引線端子的數量可以決定涉及干簧管類型與數量的開關系統的布線配置. 接線盒通過一塊蓋板(圖4中7)實現防觸電與防污染地鎖閉.在蓋板內側可以清楚地看到電路符號和接線布局示意圖(圖4中8).連接線通過一個電纜螺旋固定接頭(圖4中9)被引入接線盒中. 圖4–拆卸下蓋板瓦斯繼電器俯視圖，左邊有六個，右邊有四個磁觸點式干簧管 1.工作原理 瓦斯繼電器被安裝在受保護設備（變壓器、接地電抗器）的油箱與儲油柜之間的管道中.在正常工作狀態下，它內部充滿了絕緣液體. 單浮子瓦斯繼電器中的單個浮子和雙浮子瓦斯繼電器中的兩個浮子借助浮力處于它們的最高位置. 在單浮子瓦斯繼電器中，上、下開關系統的功能是統一的.所以當出現故障時，變壓器立即斷路，與電網斷開. 瓦斯繼電器的工作原理在此使用雙浮子瓦斯繼電器進行描述.當變壓器內部出現故障時，瓦斯繼電器將會做出如下的反應: 1.1.輕瓦斯氣體累積 故障：在絕緣液中存在未溶解的氣體. 反應：氣體在液體中上升，逐漸聚集在瓦斯繼電器內并擠壓絕緣液面.隨著液面的下降，上浮子也一同下降. 通過浮子的運動，將啟動一個開關觸點(磁觸點式干簧管)，由此發出報警信號.但下浮子不受影響，因?yàn)檫_(dá)到一定的氣體量后一部分可以通過管道向儲油柜流出. 1.2.絕緣液流失 故障：由于滲漏造成絕緣液流失. 反應：隨著液面的下降，儲油柜、管道以及瓦斯繼電器被排空。首先上浮子下沉，啟動報警信號。當液體繼續流失，下浮子下沉并啟動一個開關觸點，由此使變壓器斷路。 1.3.絕緣液體流動 故障：由于一個突發性/自發性事件而產生向儲油柜方向運動的壓力波流. 反應：壓力波流沖擊到安裝在液流中的擋板，當波流的流速超過擋板的動作值時，擋板順波流的方向運動. 通過這一運動，啟動開關觸點.由此變壓器斷路.當壓力波流消退后，下開關系統回復原位. EMB公司瓦斯繼電器的擋板是由恒磁磁鐵控制. 2.智能型瓦斯繼電器 除了瓦斯繼電器的標準功能，即借助機械式開關機構對氣體釋放，油涌流或完全油流失作出反應之外，傳感技術還能提供更多有益的附加功能。這些功能可以對變壓器的監控進行最廣泛化并使其具有最可靠性。 瓦斯繼電器可以配備以下的傳感器： 瓦斯氣量傳感器–NM結構系列(圖27中1) 溫度傳感器(圖27中2) 溫濕度傳感器(圖27中3) 這些元件能夠?qū)怏w累積形成，油中水分以及溫度進行持續性監控。這樣可以及早發現變壓器內部 出現的故障，并及時對故障作出反應，從而達到延長變壓器使用壽命之目的。 圖27-智能型瓦斯繼電器附加功能 3.瓦斯繼電器附加設備 3.1氣體取樣器ZG1.2. 氣體采樣裝置（圖31中1）通過管道（圖31中2 ）連接到氣體繼電器（圖31中3）并連接到變壓器。 它允許收集在正常工作高度的氣體繼電器中收集的氣體。 此外，氣體取樣器配置了玻璃視窗蓋護板(圖35)。 管道長度可依客戶提出的要求提供（見氣體取樣器ZG1.2.的技術數據）。 本設備可選能上鎖的盒子(圖33)供貨。 4.用于瓦斯繼電器的其他附加設備 瓦斯氣體采樣器BGS 瓦斯氣體采樣器用于確保從瓦斯繼電器或氣體取樣器中采樣及運輸?shù)陌踩Ｑb料容積為 瓦斯氣體-檢測儀BGT4.1和BGT4.2 瓦斯氣體檢測儀用于測量和分析積聚在瓦斯繼電器油中游離氣體。BGT4.1用于確定瓦斯氣體中的氫氣濃度。 瓦斯氣體檢測儀BGT4.2可以用來確定瓦斯氣體中氫氣、二氧化碳、一氧化碳，碳?xì)浠衔锟偤鸵约耙胰驳臐舛取? 瓦斯氣體采樣器屬供貨范圍。 氣體檢測器ZG3.1. 氣體檢測器用于檢查聚集在瓦斯繼電器內的氣體.它既可以直接安裝在瓦斯繼電器的放氣閥上，又可以安裝在氣體取樣器的排氣龍頭上.瓦斯氣體流經兩種不同化學溶液，通過觀察溶液的顏色反應可以推斷故障的類型. 用氣體檢測器進行檢查并不能取代用氣體色譜法進行的分析調查. 氣體檢測器ZG3.2. ZG3.2.氣體檢測器使在變壓器瓦斯氣體內實行快速地更廣泛的監測成為可能。對存在的氫氣、一氧化碳進行定性分析。 氣體檢測器只會和BGS（瓦斯氣體采樣器）結合使用，因此能夠更加靈活和自由地選擇監測場地。 回程安全裝置ZG4.1. 回程安全裝置的功能是阻止絕緣液體侵入氣體檢測器內.它被安裝在瓦斯繼電器和氣體檢測器之間或者氣體取樣器與氣體檢測器之間. 檢測充氣泵ZG5.1.,ZG5.2.和ZG5.3. 使用檢測充氣泵可以通過充氣的方式對瓦斯繼電器上開關系統(報警)功能進行檢查.可以直接在瓦斯繼電器上實施檢測.為此應使檢測充氣泵與瓦斯繼電器的測試閥相連.若通過氣體取樣器實施檢測工作，那么應使檢測充氣泵與氣體取樣器的放氣龍頭相連. ZG5.1.手動操作 ZG5.2.腳踏操作 ZG5.3.手動操作 油取樣器ZG6.1. 油取樣器通過一根管道與瓦斯繼電器相連，用于從瓦斯繼電器中提取油樣(適用于配備放油旋塞的瓦斯繼電器).管道可依照客戶的要求供貨. 5.其他保護設備 瓦斯繼電器70型(2RB-1) 管道標稱內徑DN：25mm(1“)連接方式：螺紋連接 瓦斯繼電器用于有軌機車22型(BB25) 管道公稱內徑:25mm(1“)連接方式:螺紋 以及 04型(BG25) 21型(BG25S) 06型(BF25/10) 08型(BF50/10)等. 有載分接開關監控繼電器12型(ÜRF25/10) 15型(ÜRF25) 16型(ÜRF25/10-26) 有載分接開關的監控繼電器也被稱為有載分接開關保護繼電器或者油流繼電器，是一種對充滿絕緣液體的有載分接開關進行監控的設備.它的作用是防止有載分接開關和變壓器受到損壞.監控繼電器對流向儲油柜的不允許的過高油流作出反應、輸出信號并立即切斷有載分接開關和變壓器的電壓. 管道標稱內徑：25mm（1“）連接方式：法蘭盤 變壓器氣體繼電器80型(CF38) 本氣體繼電器既可以用在開放式變壓器上，也可以用在密封式變壓器上。 在帶有儲油柜開放式變壓器上，80型一方面作為膠囊破裂報警器用于監控儲油柜中的液壓補償器（氣囊），另一方面，它還可以作為氣體繼電器安裝在變壓器頂部使用。 在無氮?dú)鈮|密封式變壓器上，氣體繼電器用于監測可能的氣體形成。管道公稱內徑：DN:38mm 連接方式：法蘭盤 流體顯示器13型(SG25) 11型(SF25) 14型(SF25/10) 流體顯示器是一種保護繼電器，用于監控機械設備和變壓器的油潤滑或油冷卻循環系統。它的職責是，當在油循環系統中出現故障時發出警報或關閉設備電源，從而防止損失出現。 流體顯示器使用極微弱工作壓力運作，因此它也可以安裝在油回路管道中，從油管道中獲得的油流下降壓力足以使其運作。 管道公稱內徑:25mm(1“)連接方式:螺紋或法蘭盤 6.呼吸緩沖箱G3B 用于延長變壓器的使用壽命 在油中溶解的氧會加速變壓器絕緣系統的老化，而其中被消耗的氧又會由于變壓器開放式的結構從大氣中不斷得到補充.這種長期效應將導致不良影響. 因此，可把呼吸緩沖箱看作一種解決方案，即在變壓器呼吸管道內以及干燥模塊之前安裝呼吸緩沖箱(G3B)，從而達到對變壓器密封的目的.

電力泛在物聯網在線監測平臺 1、產品簡介 電力泛在物聯網在線平臺采用B/S系統架構，服務器采用安全Linux系統，數據庫采用關系型Mysql數據庫和海量存儲MangoDB雙架構設計。 該平臺主要由四部分組成：通信服務程序，WEB程序，緩存數據庫及數據庫。 通信服務程序：負責與智能網關進行通信，同時實現通信負載均衡算法； 數據消費主要采用WebSocket、mqtt等技術，實現高效數據推送，無需頻繁數據查詢操作。 適用于：變電、配電、發電等各類在線監測 2、主要功能 2.1、用戶登陸 2.2、信息中心->數據統計 2.3、信息中心->地圖監控 2.4設備中心->測量控制

SF6氣體泄漏報警系統YAT/LA-6000plus 1、功能概述 SF6泄漏報警系統，是針對新型無人值班變電站室內SF6組合電器設備SF6絕緣氣體泄漏的在線式監測報警系統。 本系統采用進口新型高靈敏度SF6/O2傳感器和溫度、濕度傳感器。當室內SF6及O2的濃度發生微小變化時都能及時的反映出。傳感器將監測的SF6氣體通過熱裂解聯合成化學的方式轉換成電信號，經信號放大、抗干擾網絡，由16位高精度A/D轉換成數字信號送入單片計算機。單片機對信號進行分析處理，零點跟蹤將結果通過485總線模塊傳送到主控制器，主控制器對數據處理、存儲、顯示、報警、風機控制，并將結果傳送到遠程計算機。 2、功能特點 ★SF6紅外定量檢測，精度高★支持遠程遙測遙信功能 ★O2長壽命氧電池，壽命長★海量報警數據記錄存儲功能 ★SF6氣體含量超標或缺氧報警功能★超大彩屏液晶顯示，操作友好 ★發生報警時，自動開啟風機和聲光報警★超寬工作電源，具有很強防浪涌和雷擊功能 ★自動、手動、定量開起風機★人體感應，自動啟動風機或語音系統 3、技術指標 科目科目 性能指標 測量范圍 SF6：0~1500ppm報警門限:1000ppm(可設置)精度:<±50ppm O2：0~25%報警門限18.0%精度:<±0.5% 溫度：-55~125℃精度：±0.5℃ 濕度：0~100%RH精度：±5% 通信方式 全隔離型RS485，ModbusRTU，同時，支持ModbusRTU輸出給第三方平臺 顯示方式 10寸IPS液晶屏 事件存儲 自動記錄報警事件 風機控制 開關型：直接開關控制風機電源；脈沖型：與原有風機控制器聯動控制；支持任選其一 風機運行 支持定時啟動風機，報警啟動風機，來人自動啟動風機，手動啟動風機 報警輸出 支持開關量輸出(常開型) 語音播報 支持來人自動智能語音播報功能，保障人身安全 主機尺寸 壁掛式:355*330*80（高*寬*深）4U:4U*19英寸*270深 工作電源 主機：85~265VAC/110VDC/220VDC，變送器：24VDC 其它功能 支持短信報警等(可選功能) 擴展功能 支持智能語音LED顯示功能，實時顯示測量數據和語音播報 后臺軟件 采用B/S架構，Linux系統(默認)或windows系統，可選云平臺，并同時支持APP功能

SF6在線監測綜合系統 SF6氣體的濕度、密度、SO2、H2S等指標是否處于額定范圍之內，決定著SF6氣體的絕緣和滅弧性能的有效與否。但SF6高壓開關電器在制造和運行中因?yàn)椋篠F6新氣中含有一定水分；在設備安裝、解體檢修和充氣、補氣時，因工藝過程中的疏漏，在氣室和管閥內會留有水分；在開關工件加工和上述操作中的失誤等造成密封失嚴，SF6氣體向外泄漏，因外部水分壓遠高于氣室中氣體的水分壓，外部水分會向氣室內反向滲入，造成SF6氣體在密度下降的同時含水量上升。超標的水分會造成下列危害： SF6氣體含有超標的水分后，在一些金屬物的參與下，在200℃以上溫度時可使SF6發生水解反應，生成活潑的氫氟酸（HF）和有毒的 SOF2、SO2F2、SF4和SOF4等低價硫氟化物，在高溫拉弧的作用下，還將分解產生溫室氣體之一的二氧化硫（SO2）和氫氟（HF)它們將腐蝕絕緣件和金屬部件，并產生熱量從而導致氣室內氣體壓力的危險升高，斷路器耐壓強度和開斷容量下降，嚴重情況下將導致斷路器爆炸，不僅引起電網事故，還將造成有害和溫室氣體灌放大氣，形成電氣和環保災害。 電力相關規程規定：每日巡回監視氣體密度，每半年對SF6氣體的含水量、SO2、H2S含量進行檢測。各參數的檢測通常采用露點儀、SO2含量儀進行現場停電檢測，檢測時按標準取樣氣體流量，即30-40升/小時計算，一次測試需排放SF6氣體約35升。全國電力工業分成兩大電網公司和五大發電集團。至2016年底，僅一個電網公司，即國家電網公司所轄電網中的12-750kV中高壓斷路器就有333,294臺，上述數量還不包括每年增長的10%左右。平均每臺斷路器每年排放35升SF6氣體，其總排放量及高能量長壽命的大氣污染效果不言而喻。 智能傳感 量程：SO2：0～100μl/l濕度指標： H2S:0～100μl/l測量范圍：20～1,000μl/l或-60℃～+20℃ 靈敏度：≤10UL/L時，誤差≤±0.5UL/L測量精度：≤±2℃ ≥10UL/L時，誤差≤±5%報警門限：300μl/l 通訊接口：隔離型RS-485/CAN,Modbus協議或定制溫度測量范圍：-55℃～+125℃ 通訊速率：2400bps溫度測量精度：±0.5℃ 電源電壓：24VDC或85V～265VAC 工作環境：-40℃～＋55℃≤95％RH 密度指標： 測量范圍：0.01～1.00MPa或定制 測量精度：優于±0.75％F.S. 報警門限：0.52MPa或自定義 報警解除：0.53MPa或自定義 閉鎖門限：0.50MPa或自定義 閉鎖解除：0.51MPa或自定義 智能分析 主要顯示每個監測點的微水、密度、SO2，H2S含量可以查詢每個監測點某段時間的含量曲線 現場照片

微水密度傳感器YAT/RDT-2F 1、產品簡介 YAT/RDT-2F型SF6微水密度在線監測傳感器主要應用于變電站內采用SF6氣體絕緣的高壓電氣設備的在線監測，該SF6在線監測系統能夠?qū)崟r(shí)在線監測高壓電氣設備中的SF6氣體壓力、密度、溫度、露點和PPM值，并提供SF6氣體水分超標報警、密度報警等功能。高品質的與智能化電子部件的完美結合，使得該傳感器成功應用于各種極端惡劣的工業環境中。高分子薄膜式探頭和自動校準軟件，在干燥環境是理想的應用，另外，探頭是抗結露、油氣且適合大多數化學環境。智能自動校準和再捕獲過程使該露點儀成為一個高等級設備且維護量達到最小。 密度采用了進口高穩定性傳感器，傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高。內置硬件溫度一次補償技術，確保密度精確計算 應用領域：SF6GIS、SF6高壓開關等。 2、產品特性 ●同時監測SF6濕度、密度 ●重復性好、響應速度快 ●支持在線設置報警與閉鎖門限值 ●先進的探頭保護功能 ●抗污染、抗干擾 ●靈敏度高、穩定性好 3、主要參數 濕度指標： 測量范圍：50～1,000μl/l或-60℃～+20℃ 測量精度：≤±2℃ 報警門限：300μl/l或自定義 密度指標： 測量范圍：-0.100～1.00MPa或定制 測量精度：優于±1％F.S. 報警門限：0.52MPa或自定義 報警解除：0.53MPa或自定義 閉鎖門限：0.50MPa或自定義 閉鎖解除：0.51MPa或自定義 濕度指標： 溫度測量范圍：-55℃～+125℃ 溫度測量精度：±0.5℃ 其它指標： 通訊接口：隔離型RS-485,ModbusRTU協議或定制 通訊速率：2400bps或可配置 電源電壓：9～36VDC 工作環境：-40℃～＋85℃≤95％RH 連接螺紋：G1/2或定制 電纜長度：標配1米，5芯 4、傳感器電纜定義 引腳 功能定義 備注 1 Vin 電源正極 2 GND 電源地 3 RS485A 4 RS485B 5 NC或4-20mA NC或4-20mA電流輸出 5、安裝效果圖 6、外形尺寸圖

IED智能監測單元YAT/IED-GW-V2.0 1、產品簡介 YAT/IED-GW-V2.0邊緣計算網關面向系統集成應用而設計的多功能型智能型通訊網關。它可作為智能通訊節點代理部署于工業自動化系統中，通過其RS485/RS232串口和以太網口收集各類數據。通過配置軟件，可配置通信協議或內部采集數據映射配置。 YAT/IED-GW-V2.0可以作為代理設備（節點）與主站端通訊，從而簡化工業自動化系統的通訊過程，依賴于強大的通訊和數據處理性能，高可靠性，低功耗，易于安裝的優勢，它是一款適用于各類自動化系統綜合解決方案的理想智能設備。 YAT/IED-GW-V2.0自帶智能組態液晶屏，通過觸摸屏用戶可以實現就地監控和參數配置。除了支持RS485，以太網通信外，部分型號還支持4G全網通和Lora通信，支持無線Lora傳感器的接入。 YAT/IED-GW-V2.0集成了強大的IEC61850通信功能，適合電力、工業自動化、環保安全等領域。 2、功能特點 ★嵌入式Linux系統，安全可靠 ★內置唯一硬件ID芯片，實現一機一密碼 ★內置通信加密算法，通信更安全 ★采用模塊化設計，內置開關量輸入輸出模塊 ★可擴展模擬量輸入輸出通道 ★支持4路全隔離RS485通信 ★支持一路電口或一路光口以太網通信 ★智能液晶屏，IPS屏，自動屏保 ★超寬工作電源，具有很強防浪涌和雷擊功能 ★支持全網通LTE通信和Lora等無線通信 3、性能參數 項目 描述 備注 操作系統 嵌入式Linux 程序支持在線升級 顯示方式 IPS智能屏，7/10寸屏可選 更大屏幕可定制 通信參數 標配4路RS485ModBUSRTU/TCP，1路網口 更多路RS485可擴展,其它工業通信協議可定制 電源輸出 一路100W,24VDC輸出，供外部分傳感器 其它功率和電壓可定制 開關量輸入 8路I/O,光耦隔離輸入，有源 開關量輸出 8路繼電器，無源常開型 無線通信 4GLTE全網通，Lora433MHz 支持移動、聯通、電信,(可選) 61850通信 支持61850MMS/Goose通信 網口輸出，可選 故障輸出 故障及掉電報警輸出各1路 工作電源 寬電壓輸入85-265VAC,110/220VDC 功耗<50W 工作溫度 -40℃～+80℃ 安裝方式 4U19英寸或壁掛式安裝 其它尺寸可定制 4、產品照片

1.傳感器介紹 在線分解產物監測系統，采用激光紅外或者固態電化學兩種傳感器供選擇 1.1激光紅外傳感器H2S、SO2傳感器，該傳感器原理是：基于不同氣體分子的近紅外光譜選擇吸收特性，利用氣體濃度與吸收強度關系鑒別氣體組分并確定其濃度的氣體傳感器裝置。 紅外傳感器的應用很廣，在檢測很多種的氣體中都使用到它，而且它的可靠性很高，選擇性很好，精度高，沒有毒，受到環境的干擾較小，壽命比較長，對氧氣不依賴等等的優點，其缺點就是價格昂貴。 1.2固態電化學傳H2S、SO2傳感器：該傳感器采用電化學氣體檢測原理，測量可以化學分解的各種氣體。傳感器是由三個與電解液接觸的電極，典型電極由大表面積貴金屬及其它材料組成。電極、電解液和周圍空氣接觸，氣體通過多孔膜背面擴散入傳感器的工作電極，在該電極上氣體被氧化或還原，這種電化學反應引起流經外部線路的電流變化。該電流與氣體濃度成線性比例，從而來監測氣體濃度。 電化學氣體傳感器具有體積小、檢測速度快、準確、便于攜帶、可現場直接檢測和連續，檢測等獨特優點，其缺點是壽命短。 2.SF6綜合在線監測功能特點 2.1實現早期故障預警 綜合監測變送器采集的數據上傳到智能化分析軟件,智能化分析軟件根據一段時間監測的數據自動生成相應的參數曲線,根據該曲線的變化,提前預算出故障發生的時間,實現早早期故障預警。 2.2系統響應迅速 監測系統采用I8運算處理器，軟件采用邊緣分布式運算方式，響應速度十分迅速。 2.3獨特的防誤報警系統 2.3.1采用誤報警過濾軟件，該軟件帶有故障數據庫，報警數據必須與數據庫中的故障類型匹配才會發出報警。 2.3.2可疑報警點自動跟蹤，進行多次監測。 2.3.3傳感器自動校準 2.3.4報警信號深度濾波 2.4零排放，零污染氣路連接設計，安裝拆卸方便快捷，可在不斷電情況下安裝及維護，可支持各種微水補氣接口； 2.5變送器本體采用高品質硬質鋁材質，體積小，重量輕，補氣接頭采用銅質，可避免螺紋咬死； 2.6變送器整體防水防塵設計，可適用于戶外設備； 2.7總線式通信連接方式且單點故障不影響總體通信； 2.8高等級電磁兼容及安全性能； 3.技術指標 量程：SO2：0～100μl/l 靈敏度：≤10UL/L時，誤差≤±0.5UL/L； ≥10UL/L時，誤差≤±5%； 量程：H2S:0～100μl/l 靈敏度：H2S：≤10UL/L時，誤差≤±0.5UL/L； ≥10UL/L時，誤差≤±5%； 其它指標： 通訊接口：RS-485ModBus 通訊速率：9600bps 電源電壓：24VDC±10%<5W 工作環境：-55℃～＋70℃≤95％RH 4.SF6綜合在線監測測量原理及配置原則 4.1系統介紹 SF6氣體綜合監測變送器，溫度傳感器、SO2、H2S傳感器。電磁干擾是影響SF6綜合監測系統穩定運行的最大因素，因此我們對SF6綜合變送器采取了多個措施防干擾； 4.1屏蔽，電纜采用屏蔽電纜，變送器采用金屬全封閉設計。 4.2接地，電纜接地，設備外殼接地。 4.3濾波，硬件上采用濾波器進行濾波，軟件算法進行深度濾波。 4.4采用進口傳感器和軍工級芯片。傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高；變送器外部結構也更適于高頻電場環境下的測量，它與電路處理部分融為一體，以減少干擾耦合，提高電路長期工作的穩定性和可靠性。 （變送器外形尺寸圖） 4.2系統配置原則 變送器：其按照GIS/GIL需要監測的氣室間隔數量而定，即每有一個獨立氣室間隔即安裝一只綜合監測變送器，重點監測位置為斷路器間隔，母線。

YAT/PDMAXX-G型GIS設備局部放電在線監測裝置采用高速信號采集技術(ADC+FPGA+ARMI)，兼容超聲波(AE)和超高頻(UHF)局部放電傳感器，可通過內置/外置式超高頻UHF局部放電傳感器監測GIS及SF6斷路器等高壓電力設備內部發生的局部放電，能準確的監測設備內可能產生的局部放電信號，并具有良好的抗干擾能力，可滿足現場相對復雜的電磁環境和高頻信號干擾的要求。 YAT/PDMAXX-G型GIS設備局部放電在線監測裝置采集單元單通道采樣率最高可達100M/S,具有極強的信號捕捉能力?？瑟?dú)立安裝在被監測GIS設備附近，周期性地對被監測GIS設備進行掃描，捕捉設備中發生的各類放電的原始信號。針對GIS設備內局部放電頻譜寬的特性，采用多通道同時采集方式，并兼容不同類型局部放電傳感器。通過多路通道信號的采集、濾波、比對，確保檢測數據的真實、完整、可靠，最大限度地減少和消除干擾信號。 產品特點 ●多通道實時采樣率高(100M/S),12bit分辨率; ●可兼容UHF、AE、HFCT等多種局部放電傳感器; ●局部放電量化檢測、實時顯示、實現多信號聯合定位功能; ●專業故障數據庫和模型數據庫,可自動識別局部放電故障(如懸浮電位、顆粒放電、尖端毛刺等),分析診斷更為全面; ●采用SID技術:S(信號分離)-1(局部放電識別)-D(診斷)技術，含有硬件、數字等多重降噪機制，自動識別、分離局部放電及噪聲; ●具備在現場復雜電磁環境下，有效抑制和排除背景干擾的能力，保證監測有效性; ●專業GIS設備專用局部放電分析、診斷軟件，具備時域、頻域切換、小波變換等功能; ●提供多種專用軟件濾波算法，輸出PRPS/PRPD放電圖譜; ●智能輸出被監測設備的絕緣狀況評估報告，診斷數據庫可獨立部署; ●監測終端板-卡數量可以自由擴充; PRPD/PRPS波形顯示數據采集裝置 數據采集頻帶 30OMHz~150OMHz 采集帶寬 30OMHz，全頻段連續采集 分辨率 12位 偷入靈敏度 <1mVpp 信號接收動態范圍 60dB 每個工頻周期可采集脈沖數量 800 數據采集采樣率 64MS/s 輸入/輸出回路對地絕緣阻抗 20Mo 輸入/輸出阻抗 50o 觸發模式 工頻過零觸發 通訊方式 RS-485、ModBUS、IEC61850 Ethernet以太網(局域網):10/10OM自適應，10OM以內 光纖（可選):10km以內 工作環境溫濕度 -40c"70c，二95%，無凝露 超高頻傳感器 內置式UHF傳感器用來采集GIS設備內部產生的局部放電超高頻信號,傳感器直接安裝于GIS設備外壁，可有效避免外界于擾信號，保證獲得高信噪比的超高頻信號。 外置式GIS專用超高頻傳感器安裝盆式絕緣子外部，便于設備運行條件下的GIS設備內部UIF信號檢測。并可通過多個傳感器在GIS設備不同位置進行檢測，進而全面了解設備內部放電狀況,通過比較傳感器間信號強度對局部放電位置進行定位。 頻率范圍200~150OMHz頻寬 安裝方式 GIS設備盆式絕緣子外部 感應靈敏度 s1pC 阻抗匹配 50o 信號檢測靈敏度（等效高度、平均值) ≥10mm 輸出接頭 N-lype 防護等級 IP56
